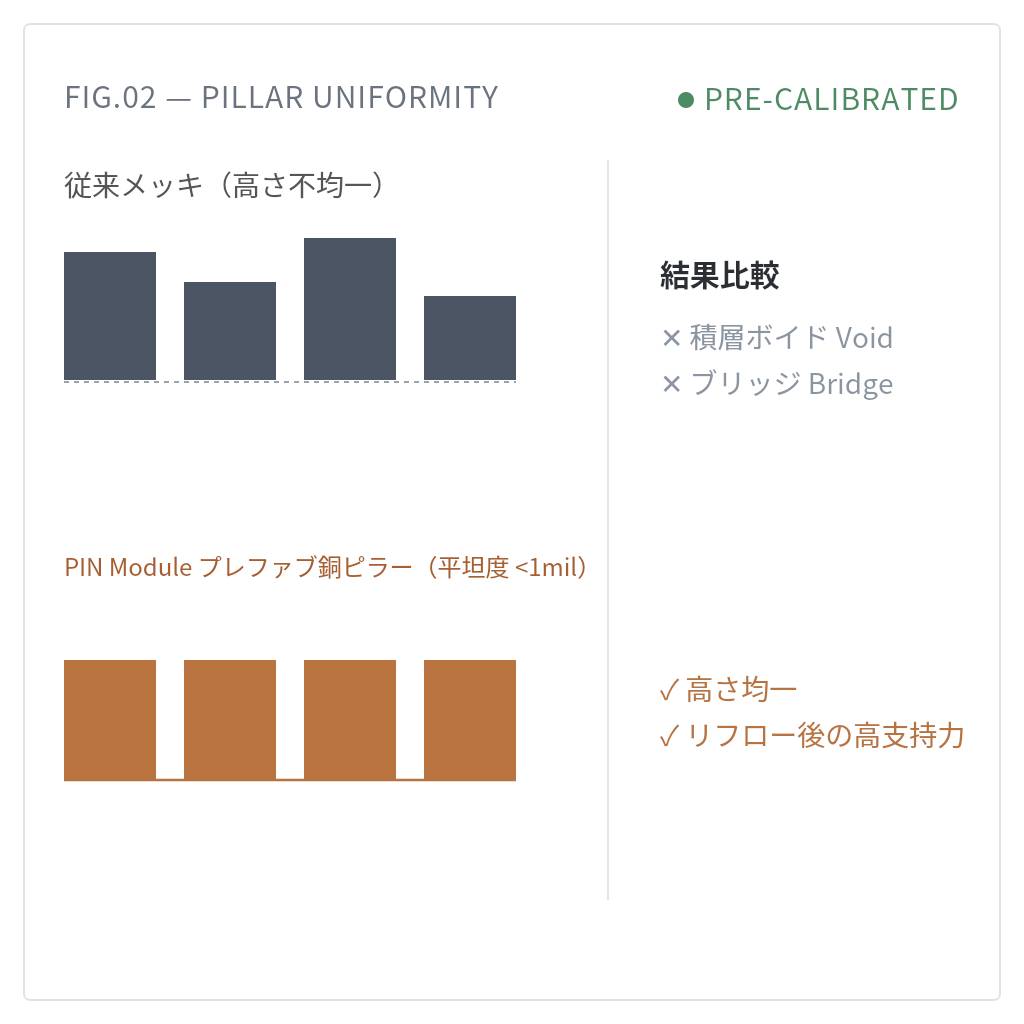

iPIN 銅柱インターコネクト技術 TOP サービス内容 サービス内容 Services ソリューション 延伸パス:技術ポイントからソリューションへ SiPパッケージングおよび2.5D ICスタッキングの市場投入を加速します。 ソリューション カッパーピラーモジュール Copper Pillar Module Solution SiPパッケージングおよび2.5D ICスタッキングの市場投入を加速します。 複雑なパッケージング技術を標準化します。高価な電気めっきラインは不要です。既存のSMT装置を活用して高密度相互接続を実現し、開発サイクルを大幅に短縮します。 CORE VALUE コアアドバンテージ SPEED 迅速な導入 PoP(Package on Package)、SiP、2.5Dアプリケーション向けに標準化されたパッケージングパスを提供し、開発にかかる試行錯誤の時間を削減します。 COST コスト効率 高価な電気めっき設備への投資が不要です。既存のSMTマウンターで直接実装でき、低コストでの量産を実現します。 FLEXIBILITY 柔軟なカスタマイズ お客様固有のXPUと基板設計に合わせた柔軟な構成と完全カスタム生産サービスを提供します。 POSITIONING 産業応用と戦略的ポジショニング 従来のはんだボールおよび業界標準のウェーハレベル銅柱プロセスと比較した、モジュール方式の導入障壁と柔軟性におけるポジションです: 特性 従来技術(はんだボール) Copper Pillar Bump(ウェーハレベルプロセス) Copper Pillar Module(モジュール方式) ビジネス価値 接続密度 はんだボールサイズに制約され、ピッチが大きく低密度 高密度(ファインピッチ) 高密度(ファインピッチ) 高周波信号伝送要件を満たす 電気特性 高抵抗・高インダクタンス 高密度(ファインピッチ) 高密度(ファインピッチ) 高周波信号伝送要件を満たす プロセス構造 軟質はんだボール、崩壊しやすい 剛性構造、寸法安定 剛性構造+一体成型サポート 高信頼性、スタッキング高さ制御 インフラ 標準パッケージングライン 高度なウェーハめっきFab(高Capex)が必要Capex) 既存SMTラインで作業可能 非常に低い導入障壁、迅速な量産 設計柔軟性 標準化量産が主体 設備のめっき高さに制約 高い柔軟性、完全カスタマイズサービス 特定の研究開発・応用ニーズに対応 POSITIONING 主要技術ブレークスルー: 精密高さ制御とパッケージ信頼性 お客様が直面する最大の課題は「電気めっき銅柱の高さ均一性」の制約であり、スタッキング時にボイド(Void)やブリッジ(Bridge)が発生します。モジュール技術は「プリファブリケーテッドピラー(Pre-fabricated Pillar)」と高精度「硬化接着剤(Curing Adhesive)」を組み合わせることで、従来の電気めっきのリアルタイム成長に依存しません。 精密な高さ — 出荷前にモジュールの高さが校正されており、電気めっきプロセスによる高さのばらつきを排除します。 構造安定性 — 硬化接着剤がリフロー後に従来のアンダーフィルより優れたサポートを提供し、CTE差異によるはんだクラックを防止します。 SOLUTION SELECTOR 製品シリーズ選択メニュー 開発段階と用途のニーズに応じて、最適な銅柱モジュールシリーズをお選びください: G1 銅柱モジュール Pin module 高い設計自由度、大電流対応(3〜5A/pin)、迅速なカスタムプロトタイピング。 適用対象 研究開発検証 G3 一体成型モジュール molding interposer pin module 成熟したSMT量産プロセス、両面突出設計によりはんだ強度が向上します。 適用対象 コンシューマーエレクトロニクス パワーモジュール G4/G5 セラミックソリューション Ceramic Molding Interposer Pin 高熱伝導性、低誘電損失、高温・高周波環境での安定性。 適用対象 サーバー電源 先進パッケージング WHERE IT FITS 応用シナリオ 銅柱モジュールは以下の5つの主要応用分野に導入されており、高性能コンピューティングからRFモジュールまで、多様な信頼性とコスト要件をカバーしています。 01 AIサーバーと高性能コンピューティング AI SERVER / HPC 課題 2.5D/3D ICスタッキングにおいて、HBMと演算チップ間の信号整合性および放熱が主なボトルネックです。従来のはんだボールのピッチでは高帯域幅の要件を満たすことができません。 切り口 ファインピッチ銅柱モジュールは短い導通経路と低抵抗・低インダクタンスを提供します。双方向インターロック構造が垂直方向の熱伝導を強化し、多層スタッキングインターポーザー用途に最適です。 推奨シリーズ G1(研究開発検証)/G4-G5(量産推奨) 02 パワー半導体モジュール POWER MODULE / SiC・GaN 課題 パワーデバイスは大電流を流しながら、高温サイクル下での信頼性要件を満たす必要があります。従来のアンダーフィル材料はCTE差異によりはんだクラックが発生しやすいです。 切り口 G1シリーズは3〜5A/pinの大電流設計をサポートします。硬化接着剤は従来のアンダーフィルより優れた機械的サポートを提供し、熱応力による故障リスクを低減します。 推奨シリーズ G1(大電流設計)/G3(安定量産) 03 コンシューマーエレクトロニクス SiP モジュール WEARABLES / MOBILE SiP 課題 2.5D/3D ICスタッキングにおいて、HBMと演算チップ間の信号整合性および放熱が主なボトルネックです。従来のはんだボールのピッチでは高帯域幅の要件を満たすことができません。 切り口 ファインピッチ銅柱モジュールは短い導通経路と低抵抗・低インダクタンスを提供します。双方向インターロック構造が垂直方向の熱伝導を強化し、多層スタッキングインターポーザー用途に最適です。 推奨シリーズ G1(研究開発検証)/G4-G5(量産推奨) 04 車載エレクトロニクス AUTOMOTIVE ELECTRONICS 課題 車載規格は長期高温安定性と厳格な共平面度公差を要求します。一般的なパッケージング技術では信頼性とコストの両立が困難です。 切り口 共平面度 < 1mil(JEDEC規格より優れた性能)と全ライン AOI 検査を組み合わせ、車載用途の一貫性とトレーサビリティ要件を満たします。 推奨シリーズ G3(標準ソリューション)/G4-G5(電力要件に応じて選択) 05 RF/ミリ波モジュール RF & mmWave MODULES 課題 高周波信号はインピーダンスマッチングと信号損失に対して非常に敏感です。従来のはんだボール構造のインダクタンス効果が高周波特性を劣化させます。 切り口 短い導通経路が寄生インダクタンスを低減します。セラミック方式の低誘電損失特性と組み合わせることで、5G/6Gおよび衛星通信モジュールの要件を満たします。 推奨シリーズ G4-G5(セラミックソリューション) DATASHEET 技術仕様 プロセス仕様 銅柱直径 ≥ 60 μm 中心ピッチ(Pitch) ≥ 70 μm 検査基準 全ライン自動AOI検査 検査項目は欠損ピン、高さ、共平面性をカバーします。梱包方式はリール(Reel)とトレイ(Tray)の2種類をご用意しており、自動化ラインと研究開発試作の異なるニーズに対応します。 FAQ 技術Q&A なぜ従来のはんだボールではなく「銅柱モジュール(Module)」を使用するのですか? 従来のはんだボールは表面張力の制約により、ピッチが大きく崩壊しやすいです。銅柱モジュールはよりファインなピッチと短い導通経路を提供し、抵抗とインダクタンスを大幅に低減して、現代のAIおよび高性能コンピューティング(HPC)の信号整合性と電力伝送の極限要件を満たします。 業界標準の「Copper Pillar Bump(ウェーハレベルプロセス)」との違いは何ですか? プロセス障壁|Copper Pillar Bumpは半導体ウェーハファブ(Fab)で高価なマスクとめっき設備を使って製造する必要があり、設備投資(Capex)が膨大です。モジュールは銅柱技術を「標準化・部品化」し、通常のSMTラインで同等レベルの高密度相互接続を実現します。柔軟性とサイクルタイム|Bumpプロセスは小ロットや多様な設計には非常に不向きで、リードタイムも長いです。モジュールは高さと配列の完全カスタマイズをサポートし、数百万円のウェーハマスクコストなしに迅速なプロトタイピングを可能にします。構造サポート|モジュールは一体成型とCuring Adhesive技術を組み合わせ、バンプのみの場合より優れた機械的サポートを提供し、大型パッケージのWarpage(反り)問題を効果的に解決します。 既存のSMTラインで直接実装できますか?特別なFlip-Chip設備は必要ですか? はい、これがまさにコアバリューです。モジュールは優れたSMT互換性を持ち、高価なウェーハボンディング装置は不要です。計算値に基づくパッド補償(+50〜100μm)により、実装時のTiltとOffsetの誤差を完璧に吸収し、既存の高速マウンターを使用して精密な量産が可能です。 「スタッキング高さ」と「電気めっき銅柱の均一性」の制約をどのように克服しますか? 従来のCopper Pillar Bumpでは、電気めっき中にウェーハのエッジと中心で高さにばらつきが生じ、スタッキング時にボイドやオープン回路が発生することがあります。「プリファブリケーテッドピラー(Pre-fabricated Pillar)」技術により、すべての銅柱は出荷前に高さが精密に校正されており(共平面度 < 2mil)、電気めっき設備の物理的制限を根本的に解消し、スタッキング後の高さの完全な一致を保証します。 パッケージ設計の検証準備はできていますか? G1/G3/G4-G5 サンプル試作が可能です。お客様のXPUと基板仕様に基づいたカスタム構成の提案を提供します。 お問い合わせ
