一根銅柱,

同時解決應力、光學、電性、散熱四大痛點

CMOS 感光模組因材質熱膨脹係數不一致,在 SMT 迴焊過程中極易翹曲變形,造成錫球空焊與微裂紋。iPin 先進導電柱技術從結構根本出發,一體化整合解決方案。

4-in-1

應力 / 光學 / 電性 / 散熱

Cu

高導熱純銅柱體

Custom

高度全客製化設計

CMOS翹曲整合解決方案

iPin 先進導電柱技術

THE PROBLEM

關於 CMOS IC 翹曲問題

CMOS IC 翹曲(Warpage)是指晶片在製造或 SMT 上板焊接時,因材質熱膨脹係數(CTE)不同而產生的彎曲變形。當 IC 封裝與 PCB 在表面黏著技術(SMT)的高溫迴焊爐中加熱時,不同材質的膨脹率不同,冷卻後就會產生內部應力與彎曲。

這會導致錫球空焊、虛焊或微裂紋,造成產品早夭。特別是在先進封裝或薄型晶片(Thin Wafer)應用中,異質整合與薄化晶圓讓不同層間的應力更容易不平衡,當翹曲度超過 0.75% 時,便極易引起焊接不良。

現在,只要使用我們的 iPin,就能完美解決這項翹曲痛點。

Core Advantages and Solutions of IPIN Products

四大核心優勢,一體化解決

編號 核心優勢 技術說明
01
翹曲控制
Warpage Control
iPin 的金屬柱結構設計能動態協助分散界面應力,顯著降低 Warpage,從根本上避免高溫迴焊時產生的焊接不良,解決晶片變形與空焊問題。
02
高度精準調整
Height Adjustment
iPin 的高度可完全依據客戶需求進行高度客製化設計與製造,精密確保鏡頭與感光面之間的間距達到完美的一致性,大幅提升光學模組的量產良率。
03
穩定電性連接
Electrical Connection
iPin 可直接作為高導通性的導電柱,提供超低阻抗、高頻穩定的訊號傳輸與關鍵接地能力,確保影像訊號無雜訊、不失真。
04
極致散熱表現
Thermal Dissipation
iPin 精選高導熱性的銅材,能以最短路徑快速協助熱量傳導至 PCB 散熱層,顯著提升感測器的熱穩定度與使用壽命。

Why choose iPin?

為什麼選擇 iPin?

項目 價值說明
01 — 一體化解決 一個零件同時解決「應力變形、光學公差、電性傳輸、核心散熱」四大痛點。
02 — 製程優化 減少因材料不匹配而反覆修改載板設計的時間與成本,加快產品上市速度。
03 — 品質防護 杜絕錫球虛焊與微裂紋,大幅降低產品出廠後的早夭不良率。

FAQ

技術問答區

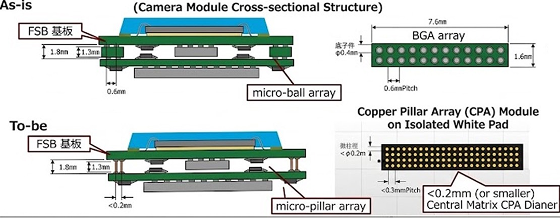

  為什麼使用「銅柱模組(Module)」取代「傳統錫球(Solder Ball)」?
傳統錫球受限於表面張力,間距較大且易塌陷。銅柱模組提供更小的間距(Fine Pitch)與更短的傳導路徑,能顯著降低電阻與電感,滿足現代 AI 與高效能運算(HPC)對信號完整性與電力傳輸的極致需求。
  1. 製程門檻|Bump 必須在半導體晶圓廠(Fab)透過高昂的掩膜與電鍍設備完成,Capex 投入極大;模組將銅柱技術「標準化/零件化」,讓您在一般 SMT 廠即可實現同等級的高密度互連。
  2. 彈性與週期|Bump 製程對於小批量或多樣化設計極不友善且前置期長;模組支援全客製化高度與排列,快速打樣且無須負擔數百萬元的晶圓光罩費用。
  3. 結構支撐|模組結合一體成型 Molding 與固化膠技術,提供比單純 Bump 更好的機械支撐力,有效解決大尺寸封裝的翹曲(Warpage)問題。

是的,這正是核心價值所在。模組具備優異的 SMT 兼容性,無需額外採購昂貴的晶圓對位機台。透過計算值進行Pad 補償(+50-100μm),可完美吸收裝配過程中的 Tilt 與 Offset 誤差,使用現有的高速貼片機即可精準打件量產

傳統的 Copper Pillar Bump 在電鍍過程中,晶圓邊緣與中心的生長高度常有差異,導致堆疊時產生空隙或斷路。透過「預製銅柱(Pre-fabricated Pillar)」技術,每一根銅柱在出廠前均已完成高度精準校準(共面度 < 2mil),從根本上彌補了電鍍設備的物理限制,確保堆疊後的高度絕對一致。

立即填寫表單,與我們的封裝專家開啟技術對談
